圆锥滚子轴承安装故障之一：轴承小挡边断裂
圆锥滚子轴承安装故障之一：轴承小挡边断裂
- 2020/9/9 14:43:00
对于圆锥滚子轴承使用时，维护维修过程中，其轴承的拆装是一个重要的环节，很多情况下，圆锥滚子轴承在进行安装的过程中，如果安装不当会严重损坏轴承，导致无法使用。如轴承小挡边断裂故障，这种故障常见于轴承安装时出现的一种故障，今天为大家分享圆锥滚子轴承安装时不当导致小挡边断裂原因。
1、圆锥滚子轴承安装故障分析
此次圆锥滚子轴承再安装过程中出现小挡边断裂，轴承失效无法使用，圆锥滚子轴承由内圈、外圈、保持架和16粒圆锥滚子组合而成的。其中内圈小端挡边出现连续有间隔的断裂，断裂部分约占整体的2/3，断裂位置形貌呈现“锯齿状”(见图1)。

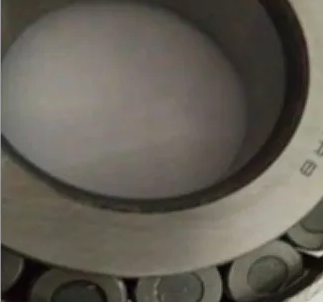

图1 挡边断裂呈“锯齿状”
小端挡边断口位置和断裂的方向基本相同，裂纹均是由滚道油槽侧向小端面发展直至断裂，部分断裂位置的形貌与圆锥滚子端面大小和形貌相同。断口位置表面呈灰黑色，断口呈放射花样，符合脆性断裂特征。

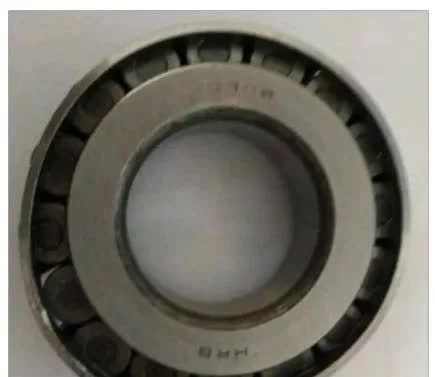

.图2 保持架敲击痕迹

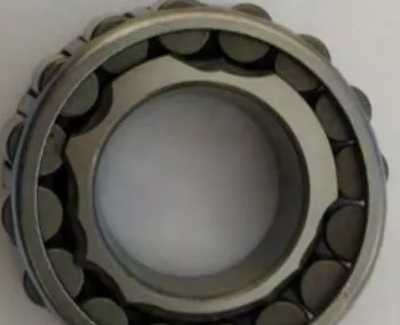

图3 保持架变形呈“水滴状”

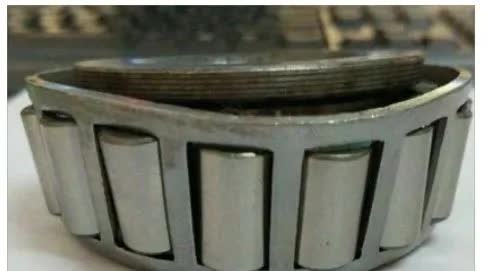

图4 保持架变形凹陷轴承保持架有外力敲击痕迹(见图2)，保持架沿敲击位置出现严重变形，由原本的圆形变为“水滴形”，同时还出现“凹陷”的情况(见图3、图4)。除上述异常外，轴承无其他明显异常。
2、造成圆锥滚子轴承小挡边断裂的原因是什么？
此圆锥滚子轴承安装方法采用的是冷法安装，利用铁锤和铜棒等安装工具，进行敲打轴承，过程中将钢棒低在保持架上或者直接用铁锤敲击保持架而导致的，主要体现在操作不当使轴承保持架承受外力异常持续冲击，导致保持架变形同时引导滚子对内圈小挡边造成冲击，当小挡边超出其所能承受的冲击载荷时出现脆性断裂，造成轴承失效的。
3、圆锥滚子轴承的正确安装方法圆锥滚子轴承安装简图见图5。将轴承小端先进入轴颈，采用敲击大端面的方式，将轴承安装到指定位置加以固定。

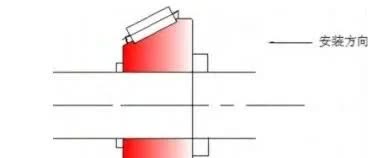

图5 圆锥滚子轴承安装简图根据轴承尺寸和使用工况，目前轴承安装多采用冷法安装和热法安装两种形式。冷法安装一般采用一些辅助工具对轴承进行安装；热法安装一般采用加热方式使轴承内径膨胀后进行安装
